AMD Ajukan Paten HB-DIMM: Terobosan Baru yang Klaim Ganda Bandwidth DDR5
AMD Ajukan Paten HB-DIMM: Terobosan Baru yang Klaim Ganda Bandwidth DDR5
AMD HB-DIMM DDR5 Teknologi Sains
Perusahaan chip asal Amerika—Advanced Micro Devices (AMD)—secara resmi tercatat mengajukan paten baru di bawah dokumen US462838503 pada sistem paten dunia WIPO (World Intellectual Property Organization)—, memperkenalkan rancangan modul memori yang disebut HB-DIMM (High-Bandwidth Dual Inline Memory Module). Teknologi ini menjanjikan peningkatan bandwidth dua kali lipat dibanding modul DDR5 konvensional tanpa harus menunggu generasi DRAM baru.
Paten ini menguraikan rancangan fisik dan logis modul memori berbasis DDR5, tetapi dengan tambahan buffer logika aktif dan pseudo-channel di tingkat modul. AMD mengklaim bahwa rancangan ini mampu meningkatkan kecepatan efektif hingga 12,8 Gbps per pin, naik dari spesifikasi DDR5 tertinggi yang saat ini berada di kisaran 6,4 Gbps.

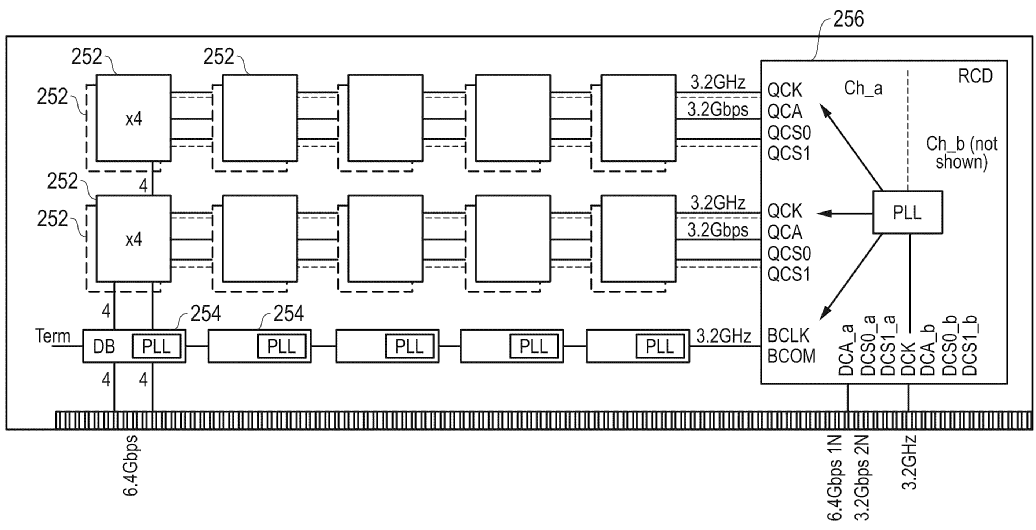

Salah satu gambar berikut ini dapat dicek pada referensi ajuan HB-DIMM dari AMD.
🔧 Desain HB-DIMM: Dua Kanal Logis dan Buffer On-Module
Dalam dokumen paten tersebut, AMD mendeskripsikan bagaimana HB-DIMM memecah satu modul fisik menjadi dua kanal logis independen (pseudo-channel). Setiap kanal memiliki jalur akses data, alamat, dan kontrolnya sendiri, diatur oleh Register/Clock Driver (RCD) dan buffer logic yang terintegrasi langsung di modul.
Komponen buffer ini bertindak sebagai lapisan perantara antara memory controller CPU dan chip DRAM di dalam DIMM, meminimalkan gangguan sinyal sekaligus mempercepat transfer data. Dengan arsitektur ini, CPU berinteraksi langsung dengan buffer, sementara buffer menangani komunikasi internal antar-chip DRAM di modul.

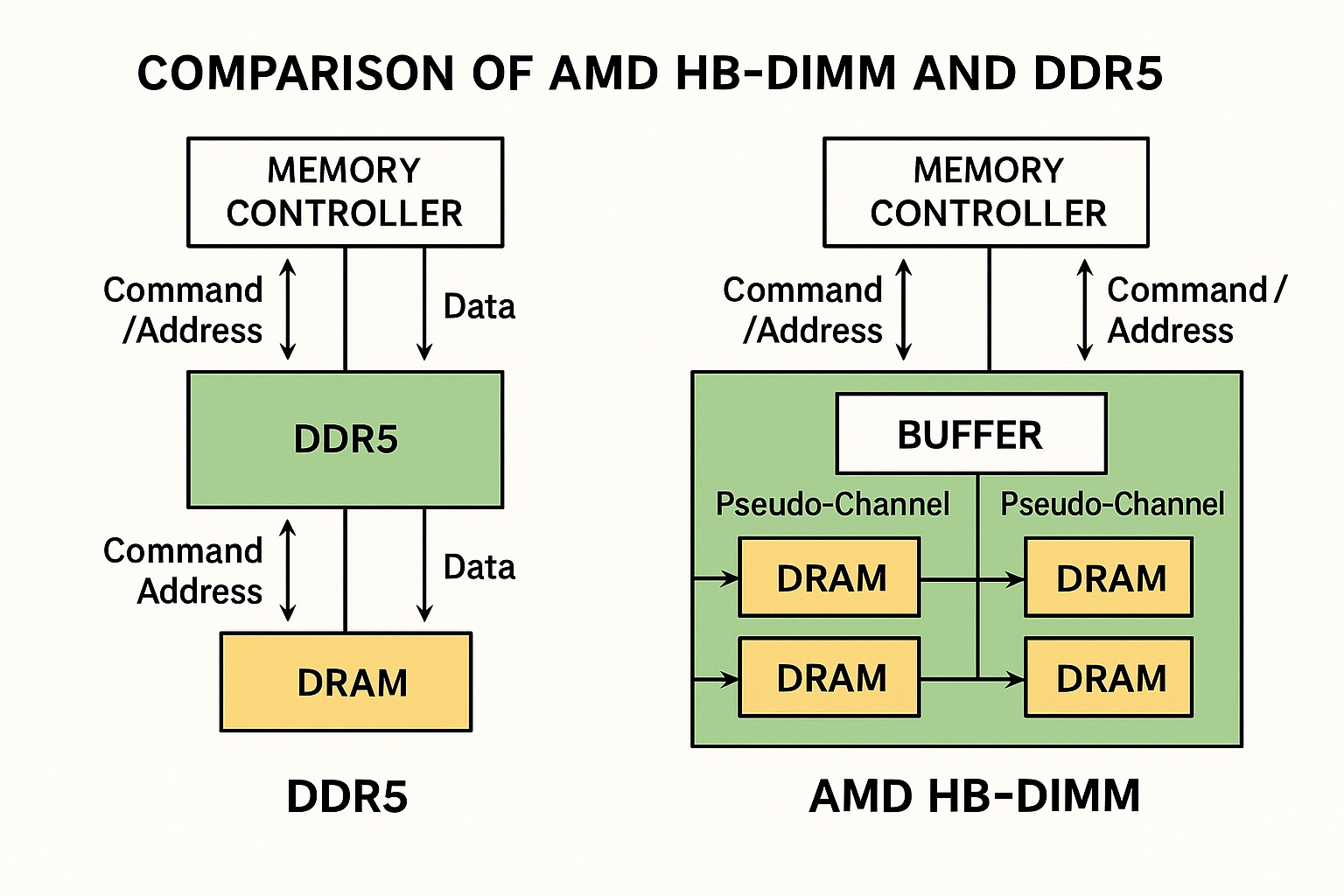

Secara sederhana, desainnya dapat digambarkan pada ilustrasi berikut ini.
⚙️ Perbandingan Rancangan AMD-HBDIMM dan DDR5 Konvensional
| Fitur Teknis | DDR5 | AMD HB-DIMM |
|---|---|---|
| Tipe kanal | Single / dual-channel per modul | Multi pseudo-channel |
| Kecepatan efektif | Hingga 6,4 Gbps | Potensial hingga 12,8 Gbps |
| Topologi sinyal | Langsung (controller → DRAM) | Terdistribusi (controller → buffer → DRAM) |
| Kompatibilitas | JEDEC DDR5 standar | Klaim kompatibilitas backward, bergantung firmware |
| Manajemen clock | RCD pasif | RCD aktif dengan logika adaptif |
| Kompleksitas produksi | Sedang | Tinggi (integrasi buffer aktif) |
| Konsumsi daya | Relatif rendah | Lebih tinggi, karena buffer aktif |
DDR5 standar yang digunakan di PC maupun server saat ini memiliki satu atau dua kanal memori dengan jalur komunikasi langsung antara pengendali memori dan chip DRAM. Arsitektur ini efisien tetapi terbatas pada jumlah command/address lines yang dapat diatur secara paralel.
Sebaliknya, HB-DIMM menambahkan lapisan logika pengatur sinyal yang memungkinkan multiplexing perintah dan data, secara efektif menggandakan throughput tanpa mengganti DRAM yang mendasarinya.
🧩 Tantangan Teknis
Meski menjanjikan lonjakan kecepatan, HB-DIMM masih punya beberapa batu sandungan. Pertama, karena ada “chip penengah” (buffer) dan jalur pseudo-channel, data harus lewat lebih banyak tahap, sehingga waktu tunggu (latency) bisa bertambah. Kedua, saat melaju di atas 10 Gbps, sinyal jadi sangat sensitif—ibarat berbicara cepat di ruangan bising—sedikit gangguan saja bisa mengakibatkan error. Ketiga, chip-chip tambahan itu butuh daya lebih yang selanjutnya juga menghasilkan panas, sehingga modul perlu pendinginan dan suplai listrik yang lebih baik dibandingkan DDR5 konvensional. Terakhir, teknologinya belum menjadi standar resmi (seperti JEDEC), jadi belum ada jaminan langsung cocok dengan semua CPU, motherboard, dan BIOS yang beredar saat ini.
